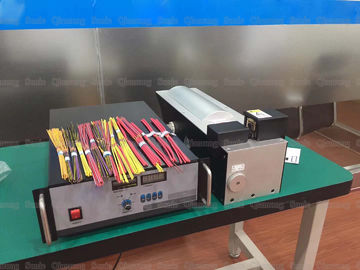

Máquina de soldadura ultrassônica de alta frequência do chicote de fios do fio

Frequência de Hgh do soldador ultrassônico do metal 20Khz para cabos de solda e vários componentes eletrônicos

Princípio:

As máquinas de soldadura ultrassônicas do chicote de fios do fio não exigem o fluxo e o aquecimento externo, não são deformadas pelo calor, não têm nenhum esforço residual, e exigem menos tratamento da pre-solda na superfície da soldagem. Não somente os metais similares, mas igualmente entre metais diferentes podem ser soldados. As folhas ou os filamentos podem ser soldados à laje. A soldadura ultrassônica de bons condutores bondes é muito menos energia do que a soldadura atual e é de uso geral para a solda das ligações para transistor ou circuitos integrados. Quando usada para a soldadura da selagem das drogas e de materiais explosivos, pode evitar a soldadura geral das drogas contaminadas devido aos objetos dissolvidos, e não explodirá devido aquecer-se. É o uso de ondas ultrassônicas aos fios de metal da solda. Consiste em uma caixa do poder, em um transdutor, em um anfitrião pneumático e em uma cabeça da ferramenta. Além, controle componentes tais como cubos, dispositivos transversais, e os microprocessadores são incluídos. A caixa do poder converte a tensão externo usual (~220V, 50 ou 60Hz) em 20000Hz (20KHz), a tensão de mais de 1 volt, e é controlada então pela caixa do poder para output e atuar no transdutor. Um transdutor é um componente bonde altamente eficiente que converta a energia elétrica na energia mecânica. Comparado com os motores ordinários, há duas diferenças principais entre transdutores: primeiramente, o transdutor converte a energia elétrica na vibração linear em vez da rotação; em segundo lugar, trabalha muito eficientemente e pode converter 95% da energia elétrica. Após a conversão pelo transdutor, a energia mecânica é aplicada à cabeça de soldadura. O chifre ultrassônico é feito da liga titanium e feito à máquina a uma forma específica de acordo com princípios acústicos para assegurar transferência de energia máxima.

Parâmetros:

Características estruturais da máquina de soldadura ultrassônica do chicote de fios do fio:

A máquina de soldadura ultrassônica do chicote de fios do fio consiste em duas porções: a máquina e o gerador de poder ultrassônico.

1. Máquina: A máquina tem um chassi, uma coluna do guia, um transdutor, um sistema pneumático e um molde inferior.

2. Componente acústico: O componente acústico consiste em duas porções: o transdutor e a cabeça de soldadura. O transdutor usa um vibrador piezoelétrico que converta a energia elétrica na vibração mecânica. Um variator é análogo a um transformador em um circuito e em funções como uma amplificação da transformação e da amplitude do umedecimento mecânico. A cabeça de soldadura é projetada de acordo com as exigências da soldadura e a forma da soldagem. Igualmente funciona como uma amplificação secundária da transformação e da amplitude da impedância. Em termos da estrutura e da forma, a cabeça de soldadura não é complicada, mas exige o melhor projeto, os melhores materiais e boas técnicas de processamento. As cabeças de soldadura com formas complexas e grandes dimensões são difíceis de projetar e são projetadas geralmente pelo fabricante.

3, o sistema da pressão de ar: o sistema da pressão de ar é posto por ar comprimido, através do circuito do interruptor da válvula de solenoide, impulso o pistão do cilindro para conduzir a cabeça de soldadura ao movimento para cima e para baixo. O regulador de pressão é usado para controlar a pressão de ar, e a válvula de regulador de pressão de sentido único é usada para controlar a velocidade de levantamento.

4. Circuito de controle: O circuito de controle executa o controle de programa no processo da soldadura. As chaves de função no painel podem ajustar o tempo de soldadura de acordo com objetos diferentes da soldadura, tempo de atraso, e pisam então no interruptor de pé, a máquina de soldadura ultrassônica terminarão automaticamente um processo da soldadura.

Vantagens:

Uma das vantagens as mais importantes de um soldador ultrassônico do chicote de fios do fio está a sua baixa temperatura. A geração de temperatura é inevitável, é causada somente pela fricção, que é somente 1/3 ou 1/2 do ponto de derretimento do metal. Desde que é geração de calor de fricção, a estrutura interna do fio não é danificada, assim que o fio de metal retém o desempenho original.

A maioria dos metais usados em produtos bondes têm a boa condutibilidade térmica, que faz difícil soldar derretendo. Porque o calor é dissipado rapidamente da superfície de metal, exige mais calor ser adicionado para terminar a solda. A soldadura ultrassônica não encontrou estes problemas. De fato, porque nenhum derretimento ocorre, a energia da soldadura ultrassônica é somente 1/30 daquela da soldadura de resistência. Ou seja a máquina de soldadura do poder com um poder de 3KW pode terminar o trabalho que a soldadura de resistência precisa 90KVA, assim que o custo no trabalho é igualmente óbvio. A soldadura ultrassônica é um processo mecânico em que não atual corre através do workpiece, assim que a condutibilidade do metal não tem nenhum efeito. As superfícies de metal aderem geralmente aos contaminadores e às camadas do óxido. A soldadura ultrassônica é usada sem pré-tratamento da superfície de metal. A vibração ultrassônica pode diretamente remover os acessórios e removê-los. Uma outra vantagem importante da soldadura ultrassônica é a longa vida do workpiece. A cabeça de soldadura da máquina ultrassônica do chicote de fios do fio tem 4 caras de funcionamento, que reduz o custo de manutenção do equipamento mais atrasado.
