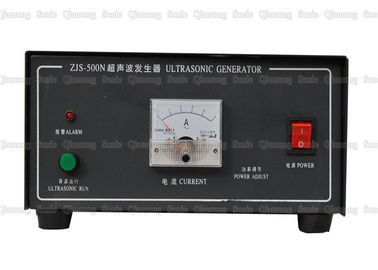

gerador ultrassônico do poder superior 35Khz para a máquina de costura com controle externo

fonte de alimentação 35Khz análoga ultrassônica para a máquina de costura com controle externo

Descrição:

Os geradores ultrassônicos, igualmente conhecidos como fontes de alimentação ultrassônicas, caixas eletrônicas, e controladores ultrassônicos, são componentes importantes de sistemas de alta potência do ultrassom. O gerador ultrassônico é dividido em um gerador análogo e em um gerador do controle numérico.

No projeto da fonte de energia ultrassônica, o projeto de harmonização do gerador e o transdutor são muito importantes. O projeto do gerador ultrassônico inteligente determina pela maior parte se o dispositivo ultrassônico pode trabalhar normalmente e eficientemente. A harmonização do episódio ultrassônico ao transdutor inclui dois aspectos: harmonização de impedância e harmonização de ajustamento. A harmonização de impedância transforma a impedância do transdutor em uma carga ótima, IE, uma transformação da impedância. A harmonização de ajustamento permite que a tensão e a corrente através do transdutor realizem-se na fase, tendo por resultado a eficiência a mais alta, quando a ressonância de série melhorar a tensão através do transdutor, que é benéfico para transdutores piezoelétricos.

Especificações:

Pesquisa de defeitos quando o gerador ultrassônico não funcionar corretamente:

Ondas sadias dos usos ultrassônicos do equipamento para executar o trabalho. Como nós julgamos se o gerador ultrassônico está funcionando corretamente ou não quando lá é um problema com o equipamento ultrassônico? Primeiramente, nós gerenciemos sobre o interruptor de alimentação na caixa de controle ultrassônica do poder, imprensa e guardamos o botão de teste sadio na caixa do poder. Quando o botão é pressionado, observe a leitura do “amplificador”, e escute então o som. Quando o som não é afiado, a corrente não excede 0.5A (alumínio quando a corrente não excede 0.8A (molde de aço), se considera normal.

Ao mesmo tempo, se há uma luz indicadora da sobrecarga ou um som áspero, ou um som rouco, quando a cabeça de soldadura está fraca ou o parafuso é quebrado, aperta a cabeça de soldadura ou substitui o parafuso para resolver o problema. Aparece durante o uso, este não é o caso com máquinas novas.)

Depois que o botão da detecção de onda sadia está pressionado, se o medidor atual mostra que a corrente é alta, há um interruptor do ajuste do poder e da frequência no lado direito da caixa do ponto ajustar o interruptor do ajuste de posição da engrenagem do poder à posição desejada (1 é a posição da mais baixa engrenagem). O interruptor de torção lento de FM ajusta a corrente a um mínimo. (Sob o ajuste normal, foi ajustado à melhor condição na fábrica)
