Equipamento de soldadura do metal dos chicotes de fios de fiação do automóvel/dispositivo ultrassônicos 20Khz

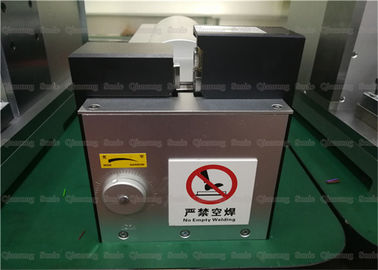

Dispositivo ultrassônico da soldadura do metal dos chicotes de fios de fiação 20Khz do automóvel


Descrição:

A soldadura ultrassônica do chicote de fios é a geração de energia elétrica de oscilação ultrassônica por um gerador ultrassônico de diversos dez dos quilohertz, e a vibração mecânica da frequência ultrassônica é gerada por um transdutor magnetostritor. A pá de pedreiro pressão-soldada é colocada na posição apropriada na extremidade, e a ferramenta aborrecida deve simultaneamente produzir uma vibração mecânica chamada esforço de tesoura alterno. O filme de óxido na superfície do fio de alumínio e na almofada de alumínio da microplaqueta é danificado. Ao mesmo tempo, devido à fricção, uma determinada quantia do calor é gerada na relação para fazer com que alguma deformação plástica do fio de alumínio na solda e na almofada de alumínio na microplaqueta, de modo que o contato de alumínio do fim da ligação do metal do átomo forme uma ligação forte.
A vibração de qualquer coisa fará um som, e todo o som acontecerá pela vibração. A orelha humana pode somente perceber alguma escala dos sons, até 18000 (18K) hertz. O som mais alto da frequência nós chamamos o ultrassom. As ondas ultrassônicas produzem as vibrações de alta frequência que permitem que nós soldem facilmente metais não-ferrosos. A máquina de soldadura ultrassônica do chicote de fios do fio é um dispositivo derivado da máquina de soldadura ultrassônica do metal. É usada principalmente para a soldadura dos fios de cobre do fio e os de alumínio para soldar de chicotes de fios de chicotes de fios de fiação do automóvel e de fiação da motocicleta. Consequentemente, é chamado frequentemente a máquina de soldadura do chicote de fios do fio do automóvel.


Parâmetros:

Precauções da soldadura ultrassônica das cablagens automotivos:

A soldadura ultrassônica de chicotes de fios do fio do automóvel é soldar uma multi-costa ou um fio da único-costa em um nó do fio pela ação ultrassônica. A vantagem é que a condutibilidade após a solda é boa, a resistividade é extremamente - baixo ou perto de zero; o tempo de solda é curto, e nenhuma fluxo, gás ou solda são precisados.
A soldadura ultrassônica do chicote de fios automotivo do fio deve pagar a atenção a:
1. É o melhor não estanhar ou não galvanizar o fio, embora possa ser soldada em alguns casos, mas o efeito será mau.
2. Selecione o modelo de acordo com a área de seção transversal do fio.
3. Os soldadores do chicote de fios do fio exigem o software de controle da boa qualidade fazer julgamentos da qualidade para cada junção da solda.
4. O modo de controle adota o modo de controle da energia


Vantagens:

1) O material de soldadura não derrete e não é frágil.
2), boa condutibilidade elétrica após a solda, o coeficiente de resistência é extremamente - baixo ou quase zero.
3), as exigências da superfície de metal da soldadura são baixas, oxidação ou o chapeamento pode ser soldado.
4), o tempo de soldadura é curto, nenhuma necessidade para todo o fluxo, gás, solda.
5), soldando sem faíscas, proteção ambiental e segurança.


Dispositivo ultrassônico da soldadura do metal dos chicotes de fios de fiação 20Khz do automóvel
