Proteção ambiental de alumínio ultrassônica do equipamento de soldadura de 4000 fios de cobre de W

soldadura ultrassônica da proteção ambiental 4000w dos fios de cobre e de alumínio


Descrição:

Aplicação ultrassônica da máquina de soldadura do chicote de fios do fio: o chicote de fios do fio de metal, o cobre e o chicote de fios do fio do alumínio, metal fio trançado, fio encalhado do metal, terminal do chicote de fios do fio, fio da bateria, solda do chicote de fios do fio da motocicleta, chicote de fios do fio do agregado familiar, fio de ligação do motor e a soldadura do chicote de fios do fio, do conector do conector, do fio de cobre etc. e do fio do alumínio é amplamente utilizada nos automóveis, em dispositivos eletrônicos, em motores, em equipamento de comunicação, no equipamento mecânico, na instrumentação e nas outras indústrias.

Parâmetros:

Estrutura:

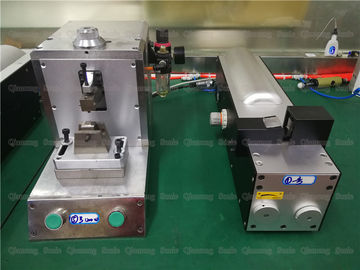

A máquina de soldadura ultrassônica do chicote de fios do fio consiste em duas porções: a máquina e o gerador de poder ultrassônico.
1. faça à máquina a máquina tem um chassi, um cargo do guia, um transdutor, um sistema pneumático, um circuito do PC, e um molde inferior.
2. O componente acústico componente acústico consiste em duas porções: o transdutor e a cabeça de soldadura. O transdutor usa um vibrador piezoelétrico que converta a energia elétrica na vibração mecânica. O conversor é análogo ao transformador no circuito e nas funções como uma amplificação da transformação e da amplitude do umedecimento mecânico. A cabeça de soldadura é projetada de acordo com as exigências da soldadura e a forma da soldagem. Igualmente funciona como uma amplificação secundária da transformação e da amplitude da impedância. Da estrutura e da forma, a cabeça de soldadura não é complicada, mas exige o melhor projeto, os melhores materiais e a melhor tecnologia de processamento. As cabeças de soldadura com formas complexas e grandes dimensões são difíceis de projetar e são projetadas geralmente pelo fabricante.
3. O sistema da pressão de ar do sistema da pressão de ar é posto por ar comprimido. A válvula de solenoide é usada para comutar o circuito, e o pistão do cilindro é conduzido para conduzir a cabeça de soldadura ao movimento para cima e para baixo. O regulador de pressão é usado para controlar a pressão de ar, e a válvula de regulador de pressão de sentido único é usada para controlar a velocidade de levantamento.
4, o circuito de controle
O circuito de controle executa o controle de programa no processo da soldadura. As chaves de função no painel podem ajustar o tempo de soldadura de acordo com objetos diferentes da soldadura, tempo de atraso, e pisam então no interruptor de pé, a máquina de soldadura terminarão automaticamente um processo da soldadura.
5. o gerador de poder ultrassônico o chifre ultrassônico do poder fornece a corrente elétrica aos componentes acústicos. Desde que a frequência ressonante e a impedância do componente acústico variarão extremamente durante o processo de solda, o chifre ultrassônico do poder deve ter a capacidade para seguir automaticamente a frequência, e o potência de saída é ajustado automaticamente pela carga. A máquina de soldadura ultrassônica do ponto do metal NC-3000 adota sua oscilação da excitação; seguimento automático da frequência do método da fase; controle de velocidade constante da vibração.

soldadura ultrassônica da proteção ambiental 4000w dos fios de cobre e de alumínio
