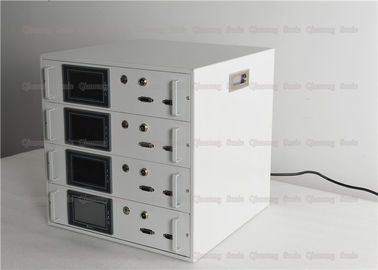

Motorista ultrassônico bonde do transdutor de Digitas para o transdutor e o impulsionador de solda da amplitude

motorista bonde ultrassônico de 20Khz Digitas para o transdutor e o impulsionador de solda da amplitude

Descrição:

As fontes de energia ultrassônicas são referidas frequentemente como fontes ultrassônicas, geradores ultrassônicos, e caixas ultrassônicas da eletrônica. É um componente principal de sistemas do ultrassom do poder superior. Sua função é gerar um sinal de alta frequência de alta potência da C.A. conduzir o transdutor ultrassônico ao trabalho. A fonte de alimentação de alta qualidade da condução deve assegurar a operação estável e segura do sistema ultrassônico de alta potência. Ao mesmo tempo, deve monitorar a frequência de funcionamento, o poder da carga, o reactance capacitivo, a impedância e outros parâmetros do transdutor no tempo real, e pode realizar o poder de acordo com necessidades diferentes de usuários. Ajuste dos parâmetros tais como a amplitude e o modo de operação.

princípio de funcionamento:

Uma fonte de energia ultrassônica, igualmente conhecida como um gerador ultrassônico, é um dispositivo para gerar e fornecer a energia ultrassônica a um transdutor ultrassônico. Sua finalidade é converter nossos canos principais (220V ou 380V, 50Hz ou 60Hz) em um sinal de alta frequência da C.A. que possa ser combinado com um transdutor ultrassônico. Este sinal pode ser um sinal sinusoidal ou um sinal pulsado.

No projeto da fonte de energia ultrassônica, o projeto de harmonização do gerador e o transdutor são muito importantes. O projeto do gerador ultrassônico inteligente determina pela maior parte se o dispositivo ultrassônico pode trabalhar normalmente e eficientemente. A harmonização do episódio ultrassônico ao transdutor inclui dois aspectos: harmonização de impedância e harmonização de ajustamento. A harmonização de impedância transforma a impedância do transdutor em uma carga ótima, IE, uma transformação da impedância. A harmonização de ajustamento permite que a tensão e a corrente através do transdutor realizem-se na fase, tendo por resultado a eficiência a mais alta, quando a ressonância de série melhorar a tensão através do transdutor, que é benéfico para transdutores piezoelétricos.

Especificações:

Artigo nenhum	QR-WD20W
Poder	2000W
Gerador	Gerador de Digitas
Frequência	20KHZ
Tensão	220V ou 110V
Tamanho	300*450*170mm
Aplicação	Máquina de soldadura plástica
Peso líquido	7Kg

As falhas comuns do gerador ultrassônico são como segue:

1. Sem ultrassom, o indicador de interruptor de alimentação não é indicado, e o fã está correndo normalmente.

1) Verifique se a ponte de retificador é danificada. O método é como segue: o multímetro do ponteiro é ajustado ao bloco de ×10K, a pena preta do medidor é conectada ao polo positivo da ponte de retificador, e a pena vermelha do teste é conectada respectivamente ao terminal da C.A., se os dois pinos estão girados sobre, e a ponte de retificador é substituída então, se não o passo seguinte é verificado.

2) Verifique se o capacitor principal é danificado. Se sim, substitua o capacitor.

3) Verifique se o tubo do poder é danificado. O método é como segue: o multímetro do ponteiro é ajustado ao bloco de ×10K, a pena preta é conectada ao pino 2 do tubo do poder, e a pena vermelha do teste é conectada aos primeiros e?ns pinos respectivamente, e o tubo do poder é substituído, se não o estado é restaurado.

2. Sem ultrassom, o indicador de interruptor de alimentação não se ilumina, e o fã não gerencie.

1) Verifique se o interruptor de alimentação é danificado. Se sim, substitua o interruptor de alimentação, se não verifique o passo seguinte.

2) Verifique se o fã é danificado. Se sim, substitua o fã.

3. Sem ultrassom, as luzes indicadoras do interruptor de alimentação levantam e o fã está correndo normalmente.

1) Remova o cabo da saída, gire sobre o poder, ajuste o poder ao máximo, use o multímetro para trocar 1000V, meça a tensão na saída, geralmente sobre 1000V. Se há uma tensão, o gerador é aprovação, obstrui dentro o cabo da saída, verifica a etapa, se não há nenhuma tensão, verifica o passo seguinte.

2) Use o arquivo da C.C. 1000V do multímetro para medir a saída positiva ou negativa da ponte principal do capacitor ou de retificador.

motorista bonde ultrassônico de 20Khz Digitas para o transdutor e o impulsionador de solda da amplitude
