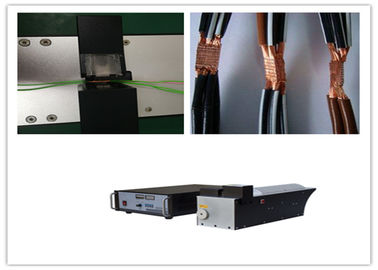

Soldadura ultrassônica de alumínio de cobre da conversão 3000w para o motor e o transformador

Soldadura de alumínio de cobre ultrassônica da conversão 20Khz 3000w para o motor e o transformador

Descrição:

A vibração de alta frequência dos usos ultrassônicos da soldadura do chicote de fios do fio acena para transmitir à superfície de dois workpieces do chicote de fios do fio a ser soldados. Sob a pressão, as superfícies dos dois workpieces do chicote de fios do fio são friccionadas junto para formar uma fusão entre camadas moleculars. A vantagem é que é rápida e de poupança de energia. Força alta da fusão, boa condutibilidade elétrica, nenhuma faísca, perto do processamento frio; a desvantagem é que as peças de metal soldado não devem ser demasiado grossas (geralmente inferior ou igual a 5mm), as junções da solda não deve ser demasiado grande, e precisa de ser pressurizada.

Princípio:

As máquinas de soldadura ultrassônicas do chicote de fios do fio não exigem o fluxo e o aquecimento externo, não são deformadas pelo calor, não têm nenhum esforço residual, e exigem menos tratamento da pre-solda na superfície da soldagem. Não somente os metais similares, mas igualmente entre metais diferentes podem ser soldados. As folhas ou os filamentos podem ser soldados à laje. A soldadura ultrassônica de bons condutores bondes é muito menos energia do que a soldadura atual e é de uso geral para a solda das ligações para transistor ou circuitos integrados. Quando usada para a soldadura da selagem das drogas e de materiais explosivos, pode evitar a soldadura geral das drogas contaminadas devido aos objetos dissolvidos, e não explodirá devido aquecer-se. É o uso de ondas ultrassônicas aos fios de metal da solda. Consiste em uma caixa do poder, em um transdutor, em um anfitrião pneumático e em uma cabeça da ferramenta. Além, controle componentes tais como cubos, dispositivos transversais, e os microprocessadores são incluídos. A caixa do poder converte a tensão externo usual (~220V, 50 ou 60Hz) em 20000Hz (20KHz), a tensão de mais de 1 volt, e é controlada então pela caixa do poder para output e atuar no transdutor. Um transdutor é um componente bonde altamente eficiente que converta a energia elétrica na energia mecânica. Comparado com os motores ordinários, há duas diferenças principais entre transdutores: primeiramente, o transdutor converte a energia elétrica na vibração linear em vez da rotação; em segundo lugar, trabalha muito eficientemente e pode converter 95% da energia elétrica. Após a conversão pelo transdutor, a energia mecânica é aplicada à cabeça de soldadura. O chifre ultrassônico é feito da liga titanium e feito à máquina a uma forma específica de acordo com princípios acústicos para assegurar a energia máxima transfer.c

Parâmetros:

Quando o gerador emite um alarme da sobrecarga, deve-se verificar como segue:

1. teste da Nenhum-carga, se a corrente de trabalho é normal, pode-se ser que a cabeça de soldadura seja em contato com o objeto que não deve ser tocado ou o ajuste do parâmetro entre a cabeça de soldadura e o assento da soldadura é defeituoso.

2. Quando o teste da nenhum-carga não é normal, observe primeiramente se há uma quebra na cabeça de soldadura, se a instalação é firme, a seguir remove a cabeça de soldadura e realiza o teste da nenhum-carga para eliminar se há um problema com o transdutor + o chifre, e para o eliminar ponto por ponto. Após ter eliminado a possibilidade de falha do transdutor + do chifre, substitua o chifre novo para determinar.

3. Às vezes há uma situação onde o teste da nenhum-carga seja normal, mas não pode trabalhar normalmente. Pode-se ser que as partes internas da energia acústica tais como a cabeça de soldadura mudem, tendo por resultado a transmissão sadia pobre da energia. Está aqui um método simples do julgamento: método do toque da mão. A superfície de trabalho normal da cabeça ou do chifre de soldadura é muito uniforme ao trabalhar, e a mão sente que aveludado alise. Quando a energia sadia não é lisa, a mão sente como bolhas ou rebarbas. Os métodos da exclusão são usados para eliminar as peças problemáticas. A mesma situação pode ocorrer quando o gerador não é normal, porque normalmente a forma de onda de entrada do transdutor deve ser uma onda de seno lisa, que possa igualmente ocorrer quando há uns pontos ou umas formas de onda anormais na onda de seno. Neste tempo, um outro elemento acústico de poda da energia pode ser substituído para a discriminação.

Soldadura de alumínio de cobre ultrassônica da conversão 20Khz 3000w para o motor e o transformador
