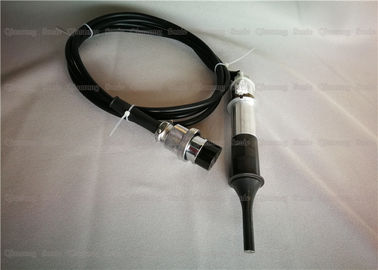

Transdutor piezoelétrico ultrassônico de solda com o chifre de aço para a embalagem do saquinho de chá

Transdutor piezoelétrico ultrassônico de solda com o chifre de aço para a embalagem do saquinho de chá

Descrição:

O transdutor consiste em um alojamento, em uma camada de harmonização, em um transdutor piezoceramic do disco, em um revestimento protetor, em um cabo da extração, e em um receptor da disposição dos pratos. O transdutor cerâmico piezoelétrico do disco é feito do material PZT-5 piezoelétrico com polarização do sentido da polarização. O receptor da disposição dos pratos consiste em 8 a 16 transdutores dos pratos, em dois anéis do metal e nas gaxetas de borracha. Um transdutor cerâmico piezoelétrico do disco é usado como um transdutor ultrassônico básico transmitindo e recebendo sinais ultrassônicos; um receptor da disposição dos pratos é ficado situado acima do transdutor piezoelétrico do disco como um receptor ultrassônico para receber os sinais do eco de Doppler do disco fora da faixa do transdutor. A distância de funcionamento da invenção é maior de 35 m, a largura de banda da frequência alcança 10 quilohertz, e o alvo interurbano que move-se na alta velocidade pode ser detectado.

Os transdutores ultrassônicos são os dispositivos da energia que convertem a energia elétrica, a energia mecânica, ou a energia acústica de um formulário de energia a outro, igualmente conhecidos como os transdutores ultrassônicos, igualmente conhecidos como sensores ativos. Um do mais maduros e seguros é o dispositivo que converte a energia elétrica e a energia acústica pelo efeito piezoelétrico, igualmente conhecido como o transdutor piezoelétrico.

Especificações:

Modelo	QR-2528-2FZ
Frequência	28khz
Potência de saída	300 watts
Parafuso comum	M8*1
Diâmetro cerâmico do disco	25mm
Qty de discos cerâmicos	2pcs
Capacidade	1.9-2.6nf
Amplitude	8 um
Aplicação	Máquina de soldadura plástica

Linha de soldadura projeto de peças plásticas ultrassônicas:

Quando nós decidimos usar a tecnologia da solda por fusão para terminar a fusão, o projeto estrutural das peças plásticas deve primeiramente considerar os seguintes pontos:

1. O tamanho da solda (IE a força exigida)

2. Você precisa à prova d'água e hermético?

3. Você precisa um olhar perfeito?

4. Evite o derretimento plástico ou o derramamento dos sintéticos

5. É apropriado para a cabeça de soldadura que processa exigências?

Qualidade da soldadura

Pode ser obtida pelo seguinte controle:

1. material

2. Estrutura das peças plásticas

3. Lugar e projeto da linha de soldadura

4. tamanho da superfície da soldadura

5. Posição e tensão dos intradorsos superiores e

6. toque da composição das peças da cabeça e do plástico de soldadura

7. trajeto liso da soldadura

8. apoio inferior do molde

Sentido do projeto

A fim conseguir um método perfeito, repetível da solda por fusão, três sentidos principais do projeto devem ser seguidos:

1. As duas superfícies que são inicialmente dentro contato devem ser pequenas a fim concentrar a energia exigida e minimizar a energia total exigida (IE o tempo de soldadura) para terminar a fusão.

2. Encontre métodos apropriados da fixação e do alinhamento, tais como os soquetes para as peças, etapas ou as línguas plásticas.

3. As superfícies da soldadura em torno da relação comum devem ser uniformes e intimately no contato próximo. Se possível, as superfícies de contato estão no mesmo plano tanto quanto possível de modo que a conversão de energia seja consistente.

plástico ultrassônico da soldadura do transdutor de 28Khz 300W para a máquina do saquinho de chá da pirâmide
