a implantação ultrassônica da tecnologia de 100W 60Khz de fios de metal soldou a uma folha plástica

a implantação ultrassônica de 100W 60Khz de fios de metal soldou a uma folha plástica

Descrição:

Fio ultrassônico o dispositivo enterrado, igualmente conhecido como a máquina de soldadura da antena do smart card, a máquina de soldadura do ponto do smart card, o implanter da antena do smart card, etc., é um dispositivo profissional para o fio enterrado smart card. O papel principal é usado para a implantação de fios de metal e as microplaquetas de smart card da identificação, isto é, os fios ou as microplaquetas são soldadas a uma folha plástica. É uma das aplicações importantes no campo do RFID nos últimos anos.

Maneira de trabalho:

Introduza o fio a ser implantado no furo na cabeça do implanter do fio, coloque a cabeça (superfície da soldadura) do implanter do fio em uma folha plástica (segundo as indicações da figura abaixo), ligue o equipamento ultrassônico, e conduza a fiação e enterrou a linha é terminado durante o roteamento. Quando a linha é terminada, o processo inteiro da soldadura está terminado igualmente ao mesmo tempo.

Princípio de funcionamento:

O princípio de funcionamento fio ultrassônico do dispositivo enterrado é converter a corrente de 50/60 de hertz na corrente alternada de alta frequência através de um gerador ultrassônico, e entrar então a energia elétrica no transdutor ultrassônico para gerar o movimento mecânico de alta frequência. Então o movimento mecânico pode ser mudado através de um grupo que o dispositivo do modulador da amplitude é transmitido à cabeça de soldadura, e a cabeça de soldadura transmite a energia de vibração recebida à junção do workpiece a ser soldado. Nesta área, a energia de vibração é convertida na energia térmica pela fricção, derretendo o plástico, e conduzindo logo o fio. Enterrado na folha plástica.

Especificações:

Tipo	QR-W60A
Frequência (quilohertz)	60KHz
Disparador	Controle externo ou controle manual
cabeça do soldador	aço de liga deoposição acima de HRC55°
Rosqueando o furo	Φ0.m ou Φ0.5mm
Código do poder	2M ou 5M

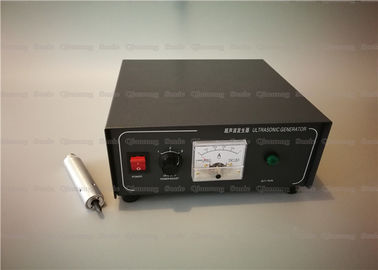

Gerador	Gerador V6.6 de Digitas ou analógico gerador ZJS-100
Tamanho do gerador	280*320*140mm (V6.6) 280*320*150mm (ZJS-100)
Dimensão da tampa	Φ25X100mm
Material da tampa	Nylon ou alumínio
Maneira refrigerando	refrigerar de ar comprimido (canalização de Φ4mm)
Velocidade	0.1-0./s
Ciclo fixo da linha	comprimento 60000 m/s

Vantagens:

1. A busca inteligente da frequência, prolonga a vida da cabeça enterrada 2-3 vezes.

2. Nenhuma solda é exigida antes de soldar, reduzindo o processo e o custo.

3. O poder de harmonização é forte, e a cabeça enterrada e o gerador ultrassônico podem ser intercambiados na vontade.

4. o controle de poder do Multi-ponto, alta velocidade super enterrou o fio, boa consistência.

5. Resolva o problema do aquecimento do equipamento quando enterrado, possa trabalhar por muito tempo.

6. O projeto estandardizado, pode diretamente substituir produtos importados, proteção ambiental e segurança.
