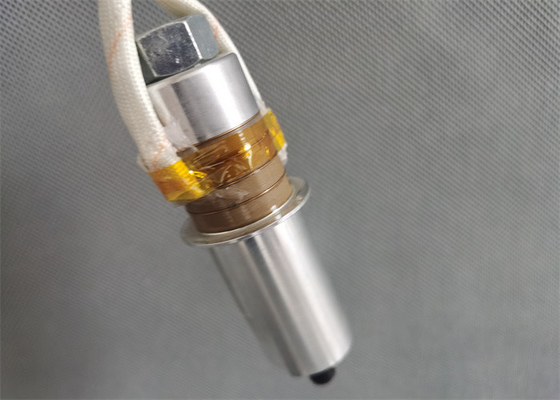

Transdutor de alta frequência da soldadura 28Khz ultrassônica para o soldador plástico

Fornecimento e reparo e para substituir o sistema de solda do transdutor 28Khz ultrassônico de alta frequência

Descrição:

Gerar a vibração regular sob a excitação de um campo elétrico apropriado pelo transdutor ultrassônico, e a sua amplitude é geralmente o μm aproximadamente 8-10. Tal amplitude não é bastante para terminar diretamente as etapas da solda e de processamento. Consequentemente, o transdutor liga um chifre ultrassônico corretamente projetado, e a amplitude da onda ultrassônica pode ser variada dentro de uma vasta gama, contanto que a força material for suficiente, a amplitude pode exceder o μm 100.

O transdutor é um dispositivo da precisão e deve ser segurado com cuidado. O transdutor converte a tensão da frequência ultrassônica do gerador na vibração mecânica ultrassônica da mesma frequência por um efeito piezoelétrico inverso. Consiste em um número de folhas piezoceramic imprensadas entre dois blocos do metal (geralmente titânio). Uma placa de metal fina é formada entre a folha e a folha para formar um elétrodo. Quando um sinal elétrico sinusoidal é fornecido ao transdutor através dos elétrodos, a folha piezoelétrica expande e contrata, produzindo um movimento axial do pico-à-pico de 15-201 xm.

Especificações:

Precauções ultrassônicas do conjunto das peças do transdutor:

As partes principais do sistema de vibração ultrassônico, tais como os transdutores, chifres, cabeças da ferramenta, etc., são conectadas por um parafuso central.

1. Certifique-se da superfície de contato deva estar lisa e livre dos riscos. Se há algum risco, use um papel metalográfico com um número de zero ou mais para lustrar levemente. Exige-se para alisar o defeito sem danificar o nivelamento da superfície de contato.

2. Limpe os parafusos, os furos do parafuso e as superfícies de contato com um detergente temporário, não corrosivo.

3. Limpe completamente os parafusos, os furos do parafuso e as superfícies de contato.

4. Todos os furos de conexão do parafuso devem ser perpendiculares à superfície de contato.

5. Aplique uma camada fina de manteiga ou de vaselina à superfície de contato antes de apertar. Não aplique aos parafusos e aos furos de conexão do parafuso.

6. Aperte com cuidado as duas peças. Ajuste o torque de aperto apropriado de acordo com as especificações dos parafusos de conexão. Quando possível, aperte-o corretamente.

7. Se você afrouxa a superfície comum outra vez, você não deve ver nenhuma cicatrizes.

8. A amplitude do sistema de vibração é distribuída uniformemente à mão, nenhum som estranho, febre severa não local.

9. Após a re-abertura a superfície comum após o trabalho por um período de tempo, lá não deve ser nenhum sinal da oxidação ou da ablação. Se não, o contato aqui não é bom, e a energia ultrassônica é perdida seriamente aqui.
