Peças plásticas do núcleo do equipamento de soldadura do transdutor da soldadura ultrassônica de 2600 watts

MOQ:	1 pcs
preço:	Negotation
standard packaging:	embalado na caixa
Delivery period:	3 dias úteis
payment method:	T / T, Western Union
Supply Capacity:	2000pcs por mês

Informações Detalhadas

Product Description

Informações Detalhadas

Lugar de origem

China

Marca

QRsonic

Certificação

Número do modelo

QR-6015-4BZ

Nome de produtos:

Transdutor da soldadura ultra-sônica

freqüência:

15 quilohertz

Potência de saída:

2600 watts

Parafuso comum:

M20*1.5

Diâmetro cerâmico do disco:

60 mm

Qty de discos cerâmicos:

Capacidade:

9-13.5nf

Amplitude:

10 um

Destacar:

transdutor ultrassônico do poder superior

Transdutor cerâmico piezoeléctrico

Product Description

o núcleo plástico ultrassônico do equipamento de soldadura 15Khz parte o transdutor da soldadura

Descrição:

A função do transdutor ultrassônico é converter a corrente elétrica da entrada no poder mecânico (ondas ultrassônicas) e passá-la então para fora, ao consumir uma parcela pequena do poder própria.

Os transdutores ultrassônicos, o problema técnico a ser resolvido são projetar um transdutor ultrassônico com uma grande largura de banda da distância e da frequência.

O transdutor consiste em um alojamento, em uma camada de harmonização, em um transdutor piezoceramic do disco, em um revestimento protetor, em um cabo da extração, e em um receptor da disposição dos pratos. O transdutor cerâmico piezoelétrico do disco é feito do material PZT-5 piezoelétrico com polarização do sentido da polarização. O receptor da disposição dos pratos consiste em 8 a 16 transdutores dos pratos, em dois anéis do metal e nas gaxetas de borracha. A distância de funcionamento da invenção é maior de 35 m, a largura de banda da frequência alcança 10 quilohertz, e o alvo interurbano que move-se na alta velocidade pode ser detectado.

Especificações:

Modelo	QR-6015-4BZ
Frequência	15 quilohertz
Potência de saída	2600 watts
Parafuso comum	M20*1.5
Diâmetro cerâmico do disco	60mm
Qty de discos cerâmicos	4pcs
Capacidade	9-13.5nf
Amplitude	10 um
Aplicação	Máquina de soldadura plástica

O tipo columnar TIPO de NTK
Artigo não.	Conecte o parafuso	Diâmetro cerâmico (milímetros)	Qty de cerâmico (PC)	Frequência (quilohertz)	Capacidade			poder (W)
Artigo não.	Conecte o parafuso	Diâmetro cerâmico (milímetros)	Qty de cerâmico (PC)	Frequência (quilohertz)	Amarelo	Cinzento	Preto	poder (W)
7015-4BZ	M20 X 1,5	70	4	15	12500-14000		17000-19000	2600
6015-4BZ	M20 X 1,5	60	4	15	8000-10000	10000-12000	12500-13500	2200
6015-6BZ	M20 X 1,5	60	6	15	14000-16000		19500-21000	2600
5015-4BZ	M18 X 1,5	50	4	15	12000-13000	13000-14300	15000-17000	1500
4015-4BZ	M16 X 1	40	4	15	10000-11000	10500-11500		700
5520-4BZ	M18 X 1	55	4	20	10000-11000	10500-11500	14300-20000	2000
5020-6BZ	M18 X 1,5	50	6	20	18500-20000		22500-25000	2000
5020-4BZ	M18 X 1,5	50	4	20	11000-13000	13000-15000	15000-17000	1500
5020-2BZ	M18 X 1,5	50	2	20	6000-6500	6500-7000	8000-9000	800
5020-4CZ	M18 X 1,5	50	4	20	11000-12000	13000-14000	14500-16000	1500
5020-4HZ	M18 X 1,5	50	4	20			11000-12000	1500
5020-4BL	M18 X 1,5	50	4	20	11000-12500			1500
4020-4BZ	1/2-20UNF	40	4	20	9000-10000	9500-11000		900
4020-2BZ	1/2-20UNF	40	2	20		4800-5500		500
3820-4BZ	1/2-20UNF	38	4	20	6500-7500			800
O tipo columnar TIPO de NTK
Artigo não.	Conecte o parafuso	Diâmetro cerâmico (milímetros)	Qty de cerâmico (PC)	Frequência (quilohertz)	Capacidade			poder (W)
Artigo não.	Conecte o parafuso	Diâmetro cerâmico (milímetros)	Qty de cerâmico (PC)	Frequência (quilohertz)	Amarelo	Cinzento	Preto	poder (W)
5025-2BZ	M12 X 1	50	2	25	5000-5600		7000-8000	500
3828-2BZ	1/2-20UNF	38	2	28	3800-4300			500
3828-4BZ	1/2-20UNF	38	4	28	7600-8500		10500-12000	800
3028-2BZ	3/8-24UNF	30	2	28	2700-3100	3400-3800		400
3028-4BZ	M10*1	30	4	28		6000-7000		700
2528-4FZ	M8 X 1	25	4	28	3900-4300			400
2528-2FZ	M8 X 1	25	2	28	1950-2200	2200-2500		300
3030-4BZ	M10	30	4	30		6200-6900		700
3035-2FZ	3/8-24UNF	30	2	35	2700-3100			500
3035-4BZ	M10 X 1	30	4	35	5000-6200			800
2535-2FZ	M8 X 1	25	2	35	1900-2200			400
2540-2BZ	3/8-24UNF	25	2	40		2000-2300		500
3040-4BZ	M10	30	4	40	5500-6200			1000
3050-4BZ	M8	30	4	50	5500-6200			600
1560-2BZ	M6 X 0,75	15	2	60			700-800	100

Que é conversor ultrassônico?

O conversor é nomeado aptly porque recebe a energia elétrica da fonte de alimentação e a converte em vibrações mecânicas.

Como trabalha?

Quando a tensão alterna em uma frequência de 20.000 hertz é aplicada ao conversor vibra fisicamente nessa mesma frequência.

Que um conversor é composto?

Um transdutor electrostrictive que consiste em uns ou vários discos do material piezoelétrico imprensados entre duas seções do metal.

O conjunto inteiro é ressonante em uma frequência predeterminada, e seu comprimento é acusticamente igual a um meio de comprimento de onda na frequência aplicada.

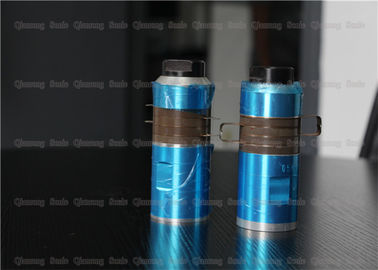

o núcleo plástico ultrassônico do equipamento de soldadura 15Khz parte o transdutor da soldadura

Peças plásticas do núcleo do equipamento de soldadura do transdutor da soldadura ultrassônica de 2600 watts 0

Peças plásticas do núcleo do equipamento de soldadura do transdutor da soldadura ultrassônica de 2600 watts 1
