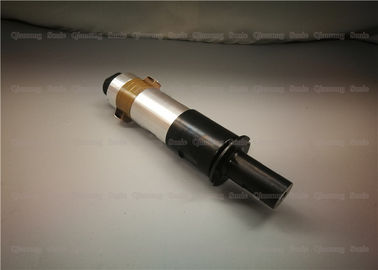

Fornecendo a máscara que combina o equipamento ultrassônico necessário com a selagem do transdutor da cerâmica 20Khz

Fornecendo a máscara que combina o equipamento ultrassônico necessário com a selagem do transdutor da cerâmica 20Khz

Descrição:

QRsonic que fornece o transdutor 15khz e 20khz ultrassônico para a máscara que faz a máquina. Vibração de alta frequência transmissora à tela para conseguir a conexão. Quando os materiais sintéticos ou não tecidos passam entre chifres ultrassônicos, as vibrações estão geradas nas fibras e o calor é gerado rapidamente. Este calor faz com que as fibras sintéticas do material derretam e solidifiquem, criando uma emenda que não seja vestida nem não seja rasgada.

Especificações:

Modelo	QR-5020-4BZ-BJ
Frequência	20khz
Potência de saída	1500 watts
Parafuso comum	3/8-24UNF
Diâmetro cerâmico do disco	50mm
Qty de discos cerâmicos	4pcs
Capacidade	11-16nf
Amplitude	10 um
Aplicação	Máquina de soldadura plástica

Estrutura funcional do transdutor ultrassônico:

(1), a camada de harmonização são a janela acústica

(2) transdutor cerâmico piezoelétrico do disco

(3), suportando

(4), cabo da ligação

(5), caracterizado que igualmente inclui um receptor da disposição dos pratos, que seja conduzido por um cabo

(6), 8 a 16 transdutores dos pratos

(7), anel do metal

(8), arruela de borracha

(9), composição; O receptor da disposição dos pratos é ficado situado acima do disco-tipo transdutor piezoelétrico 3; o transdutor cerâmico piezoelétrico do disco é usado como um transdutor ultrassônico básico, que transmita e receba sinais ultrassônicos; A recepção da disposição dos pratos o dispositivo é ficada situada acima do transdutor piezoelétrico do disco como um receptor ultrassônico para receber sinais do eco de Doppler fora da faixa do transdutor do disco.

Vantagens da costura sem emenda de máscaras ultrassônicas:

1. Estabilidade alta: Quando a máscara ultrassônica é costurada sem emenda, não causará o esticão, a distorção ou a deformação da tela, e a precisão é extremamente alta. Devido ao efeito do quente-derretimento, nenhuma necessidade de usar a linha da agulha, o produto aumentou a resistência de água, um peso mais claro e uma dobradura mais fácil.

2. Sincronização da soldadura e do corte: O equipamento de costura sem emenda da máscara ultrassônica é não somente apropriado para a costura contínua, mas igualmente pode cortar matérias têxteis ao soldar, e realiza a borda de borda automática.

3. Nenhuma irradiação térmica: Quando a máscara ultrassônica é costurada, a energia penetra a camada material para soldar. Não há nenhuma irradiação térmica. Durante o processo de costura contínuo, o calor não será transferido ao produto, que é especialmente benéfico para o empacotamento de produtos calor-sensíveis.

A emenda da solda pode ser controlada: a tela passa sob a tração da cabeça de soldadura e da roda da pressão, e a tela é soldada usando o ultrassom. A roda da pressão pode ser mudada para mudar o tamanho e a gravação da emenda da solda, que é mais flexível e conveniente.
