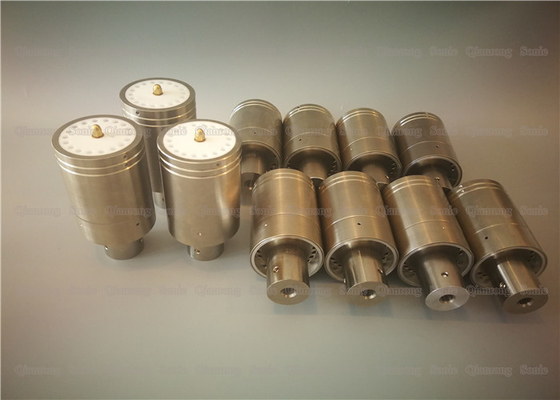

Conversor Branson de substituição de ultrassom 3300w 20Khz com 6 peças de anéis pizoelétricos

Conversor Branson de substituição de ultrassom 3300w 20Khz com 6 peças de anéis Pizoelétricos

Descrição:

O transdutor ultrassônico Branson CL20 20Khz é feito de chips de cerâmica piezoelétrica, combinados com acessórios de liga de titânio.De acordo com os parâmetros e características dos transdutores originais estrangeiros da Branson, a pesquisa, o desenvolvimento e a produção da tecnologia de origem garantem a estabilidade dos produtos do transdutor e os parâmetros técnicos da aplicação.É equipado com geradores externos e cabeçotes de solda, desempenhando um papel de substituição.

O transdutor ultrassônico é um dispositivo que converte energia elétrica em energia mecânica.O dispositivo que converte energia elétrica e energia acústica por efeito piezoelétrico é denominado transdutor piezoelétrico.Consiste em componente cerâmico piezoelétrico central, cobertura metálica frontal e traseira, pré-esforço.O parafuso, a peça do eletrodo e o tubo isolante são compostos.Dependendo do projeto das diferentes estruturas, sua forma e desempenho também são bastante afetados.

Especificações:

Especificação:

Itens especiais podem ser personalizados.

Processo de fabricação do transdutor ultrassônico:

O transdutor é composto por um invólucro, uma camada correspondente, um transdutor de disco cerâmico piezoelétrico, um suporte, um cabo de saída e um receptor de matriz de pratos.O transdutor de disco cerâmico piezoelétrico é feito de material piezoelétrico PZT-5 com polarização de direção de espessura.O receptor Cymbal array consiste em 8~16 transdutores Cymbal, dois anéis de metal e arruelas de borracha.
1. Seque com pistola de ar quente
2. Primeiro balance o eletrodo
3. Cerâmica, pedaços de eletrodo, cerâmica
4. Tampa traseira e parafusos
5. Posicionamento
6. Pós-combustão
7. Colagem
8. Coloque o forno
9. Teste com máquina de teste
10. Rejunte de juntas
11. Teste novamente antes de embalar

Conversor Branson de substituição de ultrassom 3300w 20Khz com 6 peças de anéis Pizoelétricos
