Equipamento Co. da automatização de Hangzhou Qianrong, Ltd.
centre-se sobre a aplicação ultrassônica, de boa fé para ganhar clientes
| Lugar de origem: | porcelana |
|---|---|
| Marca: | FUNSONIC |
| Certificação: | CE |
| Número do modelo: | FS650 |
| Quantidade de ordem mínima: | 1 Unidade |
| Preço: | Negotation |
| Detalhes da embalagem: | embalado pelo caso de madeira |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | Unidade 1000 pelo mês |
| Nome da produção: | Sistema de pulverização por ultra-som de produção | Frequência: | 20-200 kHz para seleção |
|---|---|---|---|
| Potência máxima: | 100 W | Volume máximo de pulverização contínua: | 20-1200 ml/h/pcs, Escalavel |
| Largura efetiva de pulverização: | 2-260 mm/pcs, escalável | Uniformidade de pulverização: | < 5% |
| Viscosidade da solução: | ≤50CPS | Voltagem de entrada: | 220V±10%/50-60Hz |
| Destacar: | Sistema de revestimento por pulverização por ultra-som fotoresistente,Sistema de revestimento por pulverização por ultra-som de poliamida,Sistema de revestimento de pulverização por ultra-som com micro-bocal |
||

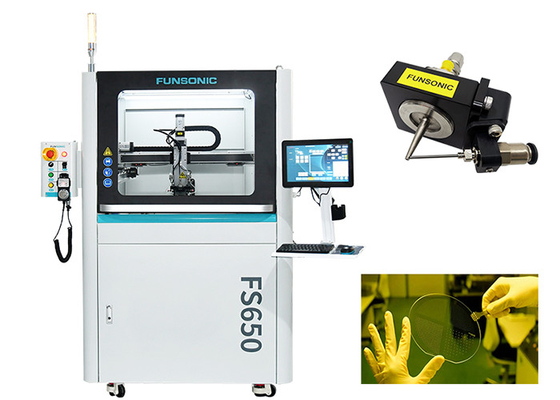

Sistema de revestimento de pulverização por ultra-som com micro-bocal
Descrição:
O sistema de pulverização ultra-sônica provou ser adequado para várias aplicações que requerem revestimentos de filme fotoresistente ou poliimida uniformes e repetíveis, e é um sistema simples, econômico,e processo de revestimento fotoresistente e poliimida reproduzível.
Aplicações comuns de revestimentos ultra-sônicos de poliimida e fotoresistentes incluem, mas não se limitam a MEMS, lentes, dispositivos microfluídicos, microeletrônicos e filtros.Os sistemas de revestimento são capazes de revestir substratos planos e 3D, geralmente incluindo chips de silício, vidro, cerâmica e metais.
Parâmetros:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Estrutura e princípio do bico ultrasónico:
O bico ultra-sônico é um dispositivo de afinação baseado na ressonância de frequência específica.com um intervalo de frequência entre 25 e 120 kHzIsto é, quanto maior a frequência ultrasônica, menor o transdutor, e o tamanho médio das gotas gerado pela atomização do bico também diminuirá.
O bico ultra-sônico é composto por várias partes, incluindo um par de transdutores piezoelétricos que convertem energia elétrica em movimento mecânico.A fonte de alimentação de alta frequência vem de um gerador separado que pode bloquear a frequência de ressonância do bocalO transdutor está situado entre dois cilindros de titânio, que amplificam o movimento de vibração do transdutor para maximizar o seu efeito na superfície de atomização.Escolhemos o titânio como material porque tem alta resistência à tração, boas propriedades acústicas e excelente resistência à corrosão.
O líquido é transportado para a superfície de atomização através de um canal de grande diâmetro ao longo de todo o comprimento do bico.Ele vai encontrar vibrações de alta amplitude que o quebrar em pequenas gotas que se movem a baixas velocidades (menos de 3 polegadas/segundo)Para atingir este efeito, a potência da aplicação deve ser mantida dentro de uma janela relativamente estreita.Se a potência for muito alta, o líquido será rasgado em pedaços grandes, o que não é adequado para o spray de atomização.A potência de funcionamento do bico varia entre 1 e 15 watts, dependendo do projeto específico e das propriedades do líquido pulverizado.
Sistema de revestimento de pulverização por ultra-som com micro-bocal
