Lugar de origem: | China |
---|---|
Marca: | QRsonic |
Certificação: | CE |
Número do modelo: | QR-B803 |
Quantidade de ordem mínima: | 1 pcs |
Preço: | Negotation |
Detalhes da embalagem: | embalado na caixa |
Tempo de entrega: | 3 dias úteis |
Termos de pagamento: | T / T, Western Union |
Habilidade da fonte: | 2000pcs por mês |
Nome de produtos: | Conversor ultrassônico da substituição | freqüência: | 20 quilohertz |
---|---|---|---|
Potência de saída: | 2000 watts | Parafuso comum: | 1/2-20UNF |
Diâmetro cerâmico do disco: | 50mm | Capacidade: | 11-12nf |
Amplitude: | 10um | Aplicação: | máquina de soldar plástica ultra-sônico |
Destacar: | peças da máquina de soldadura ultrassônica,transdutor ultra-sônico de alta potência |

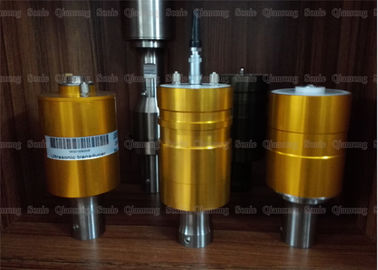

Transdutor ultrassônico 20Khz 2000w Branson 803 da substituição do poder superior
Descrição:
Conversor da substituição para o conversor de Branson 803. Para o uso com fonte de alimentação 187p (com o atuador 801) e a imprensa do modelo 8700. O conversor é rosqueado em um impulsionador, que aumentos, diminuições ou apenas transferências a quantidade de movimento da cara do conversor ao chifre ou ao Sonotrode como nós o chamamos.
Os conversores ultrassônicos e os transdutores ultrassônicos são um no mesmos. Os conversores ou os transdutores todos fazem a mesma energia elétrica do converso da coisa… ao movimento mecânico… assim que nós temos nossa carga elétrica que está sendo introduzida através da superfície da cerâmica na frequência desejada que nos dá por sua vez um movimento ou uma vibração na extremidade de trabalho no conversor.
Especificações:
Modelo | QR-B803 |
Frequência | 20 quilohertz |
Potência de saída | 2000 watts |
Parafuso comum | 1/2-20UNF |
Diâmetro cerâmico do disco | 50mm |
Qty de discos cerâmicos | 4pcs |
Capacidade | 11-12nf |
Amplitude | 10 um |
Aplicação | Máquina de soldadura plástica |
Água plástica ultrassônica da soldadura, linha gás-apertada do fusível (fio) da solda projeto:
Quando nós queremos o produto conseguir a função da água e da hermeticidade, o posicionamento e a linha de derretimento ultrassônica são a chave ao sucesso ou falha. Consequentemente, no projeto do produto, como: posicionamento, material, espessura da carne, e a relação correspondente da linha de derretimento ultrassônica relacionamento do Absolute. Na água geral e em exigências herméticas, a altura da linha do fusível deve estar na escala de 0.5~0.8m/m (segundo a espessura do produto), como abaixo de 0.5m/m, conseguir a função do watertightness, a menos que o ajuste de posicionamento for muito padrão, e a espessura da carne for 5 m/m ou mais, se não o efeito não é bom. A maneira em que os produtos à prova d'água são exigidos geralmente para ser posicionados com o fusível ultrassônico do medidor de ondas é como segue:
É apropriado para o watertightness e a fusão de grandes produtos. O ângulo de contato é 45°, x=w/2, e d=0.3~0.8mm.
Tipo pisado da ponta: Apropriado para o watertightness e a prevenção da saliência ou do rachamento. O ângulo da superfície de contato é 45°, x=w/2, e d=0.3~0.8mm.
Pico-à-vale: apropriado para a soldadura à prova d'água e de grande resistência, d=0.3~0.6mm que a altura da superfície de contato interna h varia segundo a forma, mas h é aproximadamente 1~2mm.
A operação ultrassônica do produto não pode conseguir a água e a hermeticidade. Além do que os fatores tais como a linha de derretimento ultrassônica, o dispositivo bonde que posiciona, e posicionamento de produto, as condições para o ajuste ultrassônico é igualmente uma causa principal. Aqui nós investigamos mais profundo em uma outra razão (condições da fundição) que inflame a água e a hermeticidade. Quando nós executamos a soldadura ultrassônica, é o objetivo o mais básico para procurar a eficiência, mas ignora frequentemente os fundamentos da eficiência. Há dois fenômenos:
Primeiramente, a velocidade de descida, protegendo demasiado rápido: a velocidade desta formação, de modo que a pressão dinâmica mais a aceleração da gravidade aplaine a linha ultrassônica do fusível, de modo que a linha do fusível não possa jogar o papel do derretimento, formando uma soldadura da pseudo--fase.
Em segundo, o tempo de soldadura é demasiado longo: os produtos plásticos recebidos pela energia térmica a longo prazo, não somente o material plástico derreteram, mas igualmente causaram o fenômeno de transformação do tecido plástico, a produção de furos da areia, a água ou o gás que penetram o furo da areia. Este é o lugar o mais difícil para que a tecnologia de produção geral descubra.
