Transdutor ultrassônico de alta frequência da soldadura do dobro do oscilador com impulsionador da montagem

Transdutor ultrassônico de alta frequência da soldadura do dobro do oscilador com impulsionador da montagem

Princípio ultrassônico do vibrador:

O transdutor ultrassônico é um dispositivo da conversão de energia que converta a energia elétrica de alta frequência na energia mecânica. De fato, é um cerâmico piezoelétrico cuja a frequência seja a mesma que sua frequência ressonante. Usa o efeito piezoelétrico do material para converter a energia elétrica na vibração mecânica. Em circunstâncias normais, as ondas ultrassônicas são geradas primeiramente por um gerador ultrassônico, convertido na vibração mecânica por um transdutor ultrassônico, e as ondas ultrassônicas são geradas por um dispositivo ultrassônico da derivação e por um dispositivo de recepção ultrassônico.

Especificações:

Os transdutores ultrassônicos incluem principalmente: limpeza ultrassônica, limpeza industrial, soldadura industrial, e produtos de beleza.

O seguinte descreve principalmente o papel do transdutor ultrassônico 2.

1, limpeza ultrassônica

O mecanismo da limpeza ultrassônica é usar os efeitos físicos tais como a cavitação, a pressão de radiação e o fluxo sadio quando a onda ultrassônica propaga no líquido da limpeza, descascar fora o fenômeno mecânico gerado pela sujeira no membro da limpeza, e ao mesmo tempo promover a reação química entre o líquido da limpeza e a sujeira. Reação, para conseguir a finalidade de limpar o objeto. A frequência usada pelo líquido de limpeza ultrassônico pode ser selecionada de 10 a 500 quilohertz segundo o tamanho e a finalidade do objeto da limpeza, e é geralmente 20 a 50 quilohertz. Enquanto a frequência do transdutor ultrassônico aumenta, um oscilador de Langevin, um vibrador longitudinal, um vibrador da espessura, e semelhante pode ser usado. Em termos da miniaturização, há igualmente umas vibrações radiais e umas vibrações de dobra usando um oscilador do disco. A limpeza ultrassônica é usada cada vez mais extensamente em em vários indústrias, agricultura, equipamento da família, eletrônica, automotivo, de borracha, imprimir, aviões, alimento, hospital e investigação médica.

2, soldadura ultrassônica

A soldadura ultrassônica tem duas categorias principais: soldadura ultrassônica do metal e soldadura plástica ultrassônica. Entre elas, a tecnologia plástica ultrassônica da soldadura foi amplamente utilizada. Usa a vibração ultrassônica gerada pelo transdutor para transmitir a energia de vibração ultrassônica à zona de solda através da soldagem superior. Desde a zona de soldadura, isto é, a resistência sadia na junção das duas soldagens é grande, a alta temperatura local é gerada para derreter o plástico, e o trabalho da soldadura é terminado sob a pressão do contato. A soldadura plástica ultrassônica facilita a soldadura das peças que não podem ser soldadas por outros métodos da soldadura. Além, igualmente salvar custos caros do molde para produtos plásticos, encurta o tempo de processamento, melhora a eficiência da produção, e é econômica, rápida, e segura.

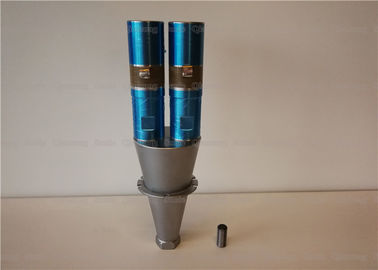

Transdutor dobro ultrassônico da soldadura da alta frequência 15Khz com impulsionador da montagem
