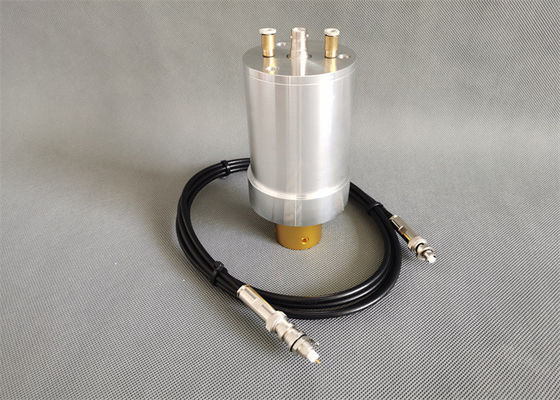

conversor do ultrassom de 41S30 Dukane 20Khz com furo refrigerar de ar

conversor de Dukane da substituição do ultrassom de 41S30 20Khz com furo refrigerar de ar

Descrição:

O transdutor ultrassônico é um dispositivo da conversão de energia que converta a corrente elétrica da entrada no poder mecânico. É o coração da máquina de solda ultrassônica. Somente com um transdutor ultrassônico apropriado pode a máquina de solda ultrassônica melhor ser usada.

Este 20 conversor ultrassônico do quilohertz Dukane 41S30 usa o mesmo conjunto piezo do motorista que o transdutor 110-3122 resistente padrão mas tem um alojamento selado e um 24" cabo que termina em um conector mil.-especs. para facilitar o uso em ambientes ásperos ou onde o equipamento deve ser hosed para baixo limpando. O alojamento tem os encaixes para 1/4" tubulação poli do OD para levar o ar refrigerando seco a e do conjunto do motorista. Não pode ser montado em uma imprensa padrão de Dukane. Exige o uso do cabo do ultrassom 200-1233-10. A linha da saída é 1/2-20.

Especificações:

Como escolher o transdutor direito?

A escolha do transdutor ultrassônico deve pagar a atenção à harmonização da entrada e a saída, tamanho mecânico da instalação e da harmonização, e os seguintes parâmetros devem ser considerados:

1. Frequência ressonante:

A frequência refere a frequência medida pela linha de transmissão método com um gerador de frequência, milivoltímetro, ou a frequência mediu com um analisador característico da impedância ou uns instrumentos similares. Sabido geralmente como a frequência pequena do sinal. O oposto dele é a frequência da máquina, isto é, a frequência de funcionamento real medida quando o cliente conecta o transdutor à fonte de alimentação da movimentação através de um cabo e é energizado sem a carga ou a carga. Porque os circuitos de harmonização dos clientes são diferentes, a frequência do mesmo transdutor com fonte de alimentação diferente da condução é diferente, e tal frequência não pode ser usada como a base pedindo.

2. Capacidade do transdutor:

Isto é, a capacidade livre do transdutor pode geralmente ser medida com uma ponte de capacidade em uma frequência de 400Hz-1000Hz, ou um analisador característico da impedância similar ao instrumento. A capacidade do transdutor ultrassônico pode igualmente ser medida com um medidor portátil geral da capacidade.

3. Maneira de funcionamento:

Devido aos métodos e às exigências diferentes de processamento, os métodos de trabalho de transdutores ultrassônicos podem aproximadamente ser divididos no funcionamento contínuo (soldadura do metal) e no trabalho pulsado (soldadura plástica). Os métodos de trabalho diferentes têm exigências diferentes para o transdutor. Em linhas gerais, o trabalho contínuo não tem quase nenhuma hora da pausa, mas a corrente de trabalho não é muito grande, e o trabalho do pulso é intermitente, com pausas, mas a corrente instantânea é muito grande, e o poder em ambos os estados é muito grande. Tipo ultrassônico do transdutor e poder máximo:

Há umas exigências diferentes para o poder nominal das máquinas para fins diferentes, e o poder nominal do mesmo transdutor ultrassônico pode ser diferente quando usado em máquinas diferentes. Para evitar a ambiguidade, os clientes devem especificar a estrutura do transdutor, tal como o tipo da coluna, tipo invertido do chifre, etc., assim como o diâmetro e o número de bolachas cerâmicas piezoelétricas.
