Lugar de origem: | China |
---|---|
Marca: | QRsonic |
Certificação: | CE |
Número do modelo: | QR-6015-4BZ |
Quantidade de ordem mínima: | PCes 1 |
Preço: | Negotation |
Detalhes da embalagem: | Embalado na caixa |
Tempo de entrega: | 3 dias úteis |
Termos de pagamento: | T/T, Western Union |
Habilidade da fonte: | 2000pcs pelo mês |
Nome de produtos: | Transdutor ultrassônico de Pieo | Frequência: | 15 quilohertz |
---|---|---|---|
Potência de saída: | 2600 watts | Cerâmico: | PZT8 ou PZT4 |
Diâmetro cerâmico do disco: | 60mm | Qty de discos cerâmicos: | 4pcs |
Capacidade: | 9-13.5nf | Amplitude: | 10 um |
Realçar: | Transdutor ultrassônico 15Khz da frequência variável,Transdutor da soldadura ultrassônica das peças de automóvel,Transdutor ultrassônico 15Khz de 2600 watts |

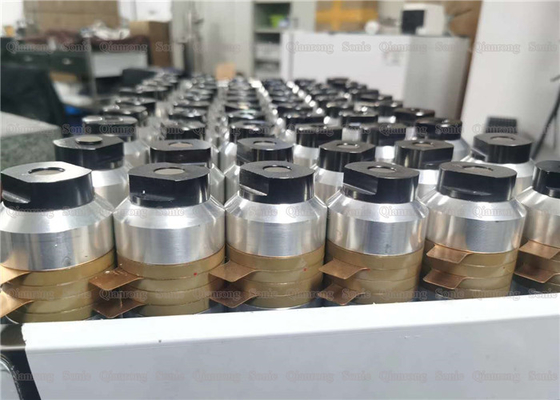

Transdutor ultrassônico 15Khz da frequência variável para as peças de automóvel que soldam para a venda
Descrição:
O transdutor ultrassônico é um dispositivo da conversão de energia. Sua função é converter a energia elétrica da entrada no poder mecânico (ultrassom) e transmiti-la então para fora, e consome somente uma pequena quantidade de poder.
O transdutor ultrassônico é composto principalmente de um elemento cerâmico piezoelétrico central, dianteiro e traseiro placas de cobertura do metal, parafusos pre-forçados, folhas do elétrodo e tubos de isolamento. A composição específica é mostrada na figura abaixo.
1. Motorista traseiro: o elemento cilíndrico na parte de trás do transdutor piezoelétrico, o motorista traseiro é próximo à última parte de cerâmico piezoelétrico, e a pressão deaperto é aplicada geralmente empilhando os parafusos.
2. folha do elétrodo: um disco condutor fino entre a cerâmica piezoelétrica junto ao transdutor. A tensão da movimentação do transdutor é aplicada entre estes elétrodos.
3. motorista da parte frontal: Transmita a energia ultrassônica do transdutor à cabeça do chifre ou da ferramenta. O motorista da parte frontal inclui geralmente uma flange de montagem para conectar o alojamento.
4. parafuso pré-reforçado: Passagens empilhadas únicas de um parafuso através do furo do centro do cerâmico. Após ter apertado o parafuso, o cerâmico será comprimido entre o motorista traseiro e o motorista dianteiro para aplicar exigido prestress ao cerâmico.
5. cerâmica piezoelétrica: A cerâmica piezoelétrica é o coração do transdutor, um componente que converta o sinal elétrico do gerador ultrassônico na vibração mecânica linear.
Especificações:
Modelo | QR-6015-4BZ |
Frequência | 15 quilohertz |
Potência de saída | 2600 watts |
Parafuso comum | M20*1.5 |
Diâmetro cerâmico do disco | 60mm |
Qty de discos cerâmicos | 4pcs |
Capacidade | 9-13.5nf |
Amplitude | 10 um |
Aplicação | Máquina de solda plástica |
É prestress do transdutor maior o melhor?
Excessivo prestress reduzirá o desempenho do transdutor, que é refletido principalmente nos seguintes aspectos:
O desempenho de mudanças piezoelétricas da cerâmica sob a ação da polarização da compressão. Em particular, a temperatura segura máxima em que o material pode trabalhar eficazmente pode extremamente ser reduzida, e esforço compressivo alto pode abaixar a temperatura de curie.
A pretensão excessiva causará a despolarização significativa, e igualmente produzirá a impedância e o envelhecimento instáveis.
Excessivo prestress reduzirá a vida útil do transdutor, e em casos severos fará com que a microplaqueta cerâmica do transdutor cristalize-se.
Excessivo prestress do transdutor mostrará uma impedância menor na fase inicial, mas o desempenho do transdutor diminuirá com a passagem do tempo, e será acompanhado dos produtos da alto-impedância.
