Lugar de origem: | China |
---|---|
Marca: | QRsonic |
Certificação: | CE |
Número do modelo: | QR-6015-4BZG |
Quantidade de ordem mínima: | PCes 1 |
Preço: | Negotation |
Detalhes da embalagem: | Embalado na caixa |
Tempo de entrega: | 3 dias úteis |
Termos de pagamento: | T/T, Western Union |
Habilidade da fonte: | 2000pcs pelo mês |
Nome de produtos: | Transdutor ultrassônico de Pieo | Frequência: | 15 quilohertz |
---|---|---|---|
Potência de saída: | 2200 watts | Cerâmico: | Cinza |
Diâmetro cerâmico do disco: | 60mm | Qty de discos cerâmicos: | 4PCS |
Capacidade: | 10-12nf | Amplitude: | 10 um |
Realçar: | Transdutor piezoelétrico ultrassônico do poder superior,Transdutor piezoelétrico ultrassônico 15Khz,transdutor 12nf piezoelétrico ultrassônico |

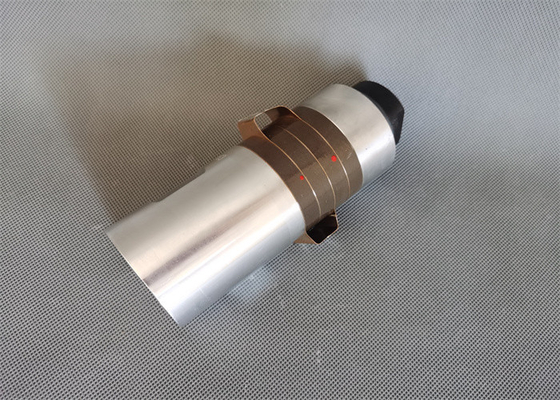

Transdutor ultra piezoelétrico do poder superior com 10-12nf capacidade 15Khz
Descrição:
O transdutor ultrassônico de QRsonic usa de alta qualidade, cerâmica piezoelétrica da alto-consistência, projeto profissional da estrutura, operação estável, estabilidade alta, consistência alta, teste de carga alto, amplitude não-quente, alta, baixa impedância, onda estável, características de ondas constantes.
O transdutor ultrassônico é um dispositivo da conversão de energia. Sua função é converter a energia elétrica da entrada no poder mecânico (ultrassom) e transmiti-la então para fora, e consome somente uma pequena quantidade de poder.
Especificações:
Modelo | QR-6015-4BZG |
Frequência | 15 quilohertz |
Potência de saída | 2200 watts |
Parafuso comum | M20*1.5 |
Diâmetro cerâmico do disco | 60mm |
Qty de discos cerâmicos | 4pcs |
Capacidade | 10-12nf |
Amplitude | 10 um |
Aplicação | Máquina de solda plástica |
Composição:
O transdutor ultrassônico é composto principalmente de um elemento cerâmico piezoelétrico central, dianteiro e traseiro placas de cobertura do metal, parafusos pre-forçados, folhas do elétrodo e tubos de isolamento. A composição específica é mostrada na figura abaixo.
1. Motorista traseiro: o elemento cilíndrico na parte de trás do transdutor piezoelétrico, o motorista traseiro é próximo à última parte de cerâmico piezoelétrico, e a pressão deaperto é aplicada geralmente empilhando os parafusos.
2. folha do elétrodo: um disco condutor fino entre a cerâmica piezoelétrica junto ao transdutor. A tensão da movimentação do transdutor é aplicada entre estes elétrodos.
3. motorista da parte frontal: Transmita a energia ultrassônica do transdutor à cabeça do chifre ou da ferramenta. O motorista da parte frontal inclui geralmente uma flange de montagem para conectar o alojamento.
4. parafuso pré-reforçado: Passagens empilhadas únicas de um parafuso através do furo do centro do cerâmico. Após ter apertado o parafuso, o cerâmico será comprimido entre o motorista traseiro e o motorista dianteiro para aplicar exigido prestress ao cerâmico.
5. cerâmica piezoelétrica: A cerâmica piezoelétrica é o coração do transdutor, um componente que converta o sinal elétrico do gerador ultrassônico na vibração mecânica linear.
Transdutor ultra piezoelétrico do poder superior com 10-12nf capacidade 15Khz
