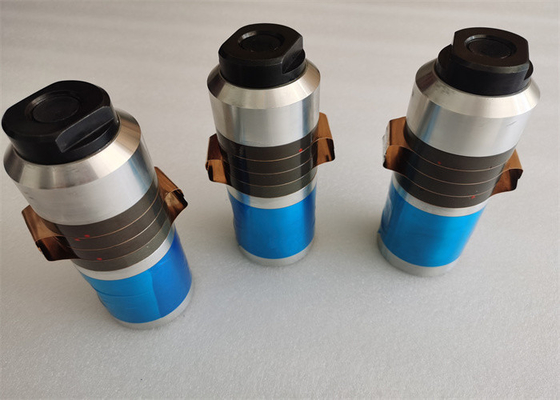

Transdutor Piezo ultrassônico com escala do capacitor da frequência 15Khz de 10nf a 11nf

Cerâmico ultrassônico piezoelétrico com escala do capacitor da frequência 15Khz de 10nf a 11nf

Descrição:

O transdutor ultrassônico converte a saída elétrica ou magnética da energia pelo gerador ultrassônico na vibração mecânica da mesma frequência. Presentemente, o transdutor cerâmico piezoelétrico é usado na máquina da máscara. O efeito piezoelétrico dos sinais elétricos dos conversos materiais em vibrações mecânicas. O princípio de trabalho de transdutores médicos do ultrassom (pontas de prova do ultrassom) é basicamente o mesmo, e seu interior contém geralmente um elemento de armazenamento da energia elétrica e um sistema de vibração mecânico. Quando o transdutor é usado como um transmissor, o sinal elétrico da oscilação enviado da fonte de alimentação da excitação fará com que o campo elétrico ou o campo magnético no elemento de armazenamento da energia elétrica do transdutor mudem. Esta mudança afetará o sistema de vibração mecânico do transdutor com algum efeito. Uma força motriz é gerada para incorporar o estado da vibração, conduzindo desse modo o meio em contato com o sistema de vibração mecânico do transdutor para vibrar e irradiar ondas sadias no meio. O processo de receber ondas sadias é apenas o oposto. As ondas sadias externos atuam na superfície de vibração do transdutor, fazendo com desse modo que o sistema de vibração mecânico do transdutor vibre. Com algum efeito físico, causa o campo elétrico ou o elemento de armazenamento da energia do transdutor. As mudanças do campo magnético em conformidade, fazendo com que a saída elétrica do transdutor gerencia uma tensão e uma correspondência atual ao sinal acústico.

Especificações:

Parâmetros:

Precauções ultrassônicas do conjunto das peças do transdutor:

As partes principais do sistema de vibração ultrassônico, tais como os transdutores, chifres, cabeças da ferramenta, etc., são conectadas por um parafuso central.

1. Certifique-se da superfície de contato deva estar lisa e livre dos riscos. Se há algum risco, use um papel metalográfico com um número de zero ou mais para lustrar levemente. Exige-se para alisar o defeito sem danificar o nivelamento da superfície de contato.

2. Limpe os parafusos, os furos do parafuso e as superfícies de contato com um detergente temporário, não corrosivo.

3. Limpe completamente os parafusos, os furos do parafuso e as superfícies de contato.

4. Todos os furos de conexão do parafuso devem ser perpendiculares à superfície de contato.

5. Aplique uma camada fina de manteiga ou de vaselina à superfície de contato antes de apertar. Não aplique aos parafusos e aos furos de conexão do parafuso.

6. Aperte com cuidado as duas peças. Ajuste o torque de aperto apropriado de acordo com as especificações dos parafusos de conexão. Quando possível, aperte-o corretamente.

7. Se você afrouxa a superfície comum outra vez, você não deve ver nenhuma cicatrizes.

8. A amplitude do sistema de vibração é distribuída uniformemente à mão, nenhum som estranho, febre severa não local.

9. Após a re-abertura a superfície comum após o trabalho por um período de tempo, lá não deve ser nenhum sinal da oxidação ou da ablação. Se não, o contato aqui não é bom, e a energia ultrassônica é perdida seriamente aqui.

Cerâmico ultrassônico piezoelétrico com escala do capacitor da frequência 15Khz de 10nf a 11nf
